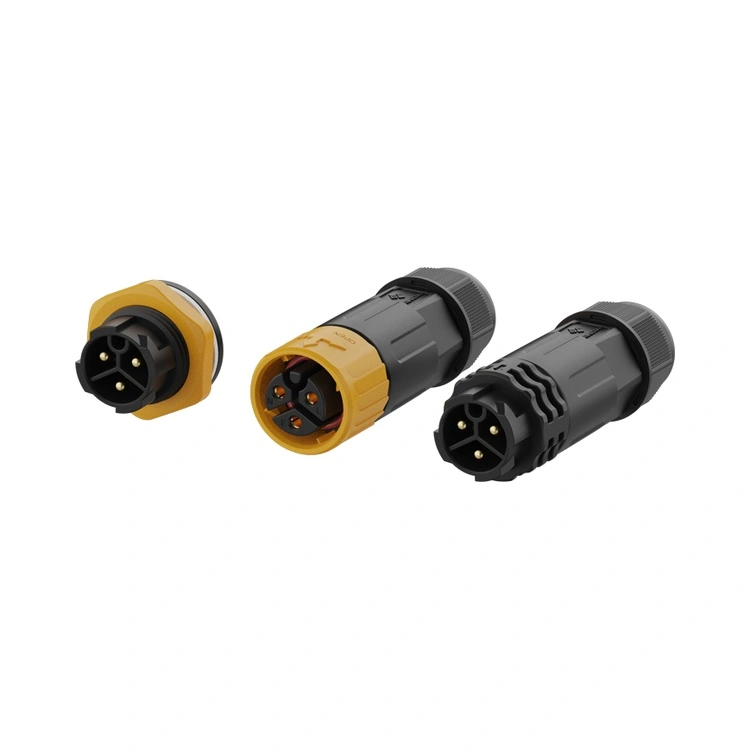

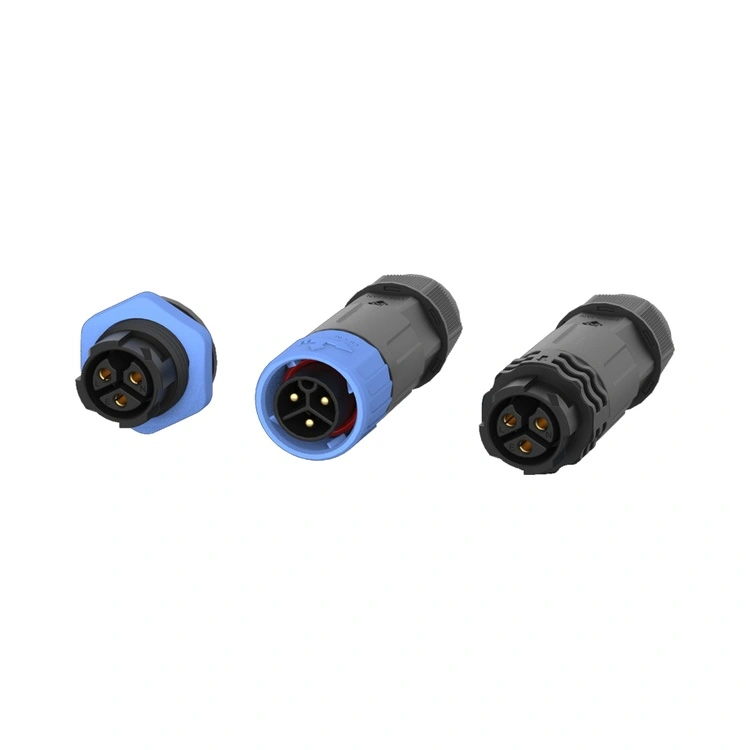

Is é an Ceanglóir Uiscedhíonach Sraith M16 idirnasc tionsclaíoch lár-raon Reunion, atá deartha chun an bhearna idir nascóirí dlúth M12 agus nascóirí cumhachta M20/M25 níos mó a líonadh. Deimhnithe do chaighdeáin séalaithe IP67 / IP68, comhcheanglaíonn an cónascaire ciorclach snáithithe seo comhéadan láidir 16mm le cosaint an chomhshaoil atá oiriúnach do thimpeallachtaí níocháin, suiteálacha lasmuigh, agus trealamh tionsclaíoch le riachtanais chumhachta measartha.

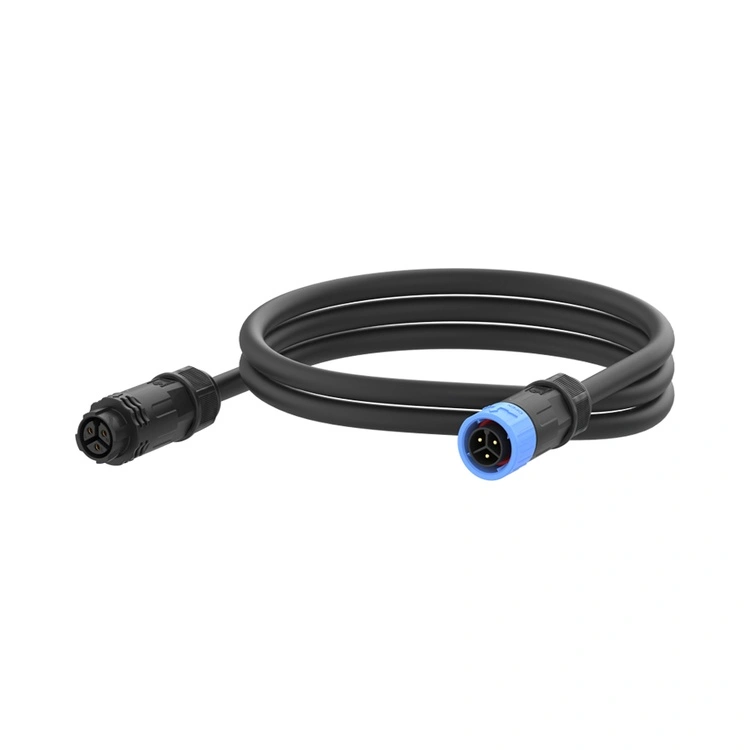

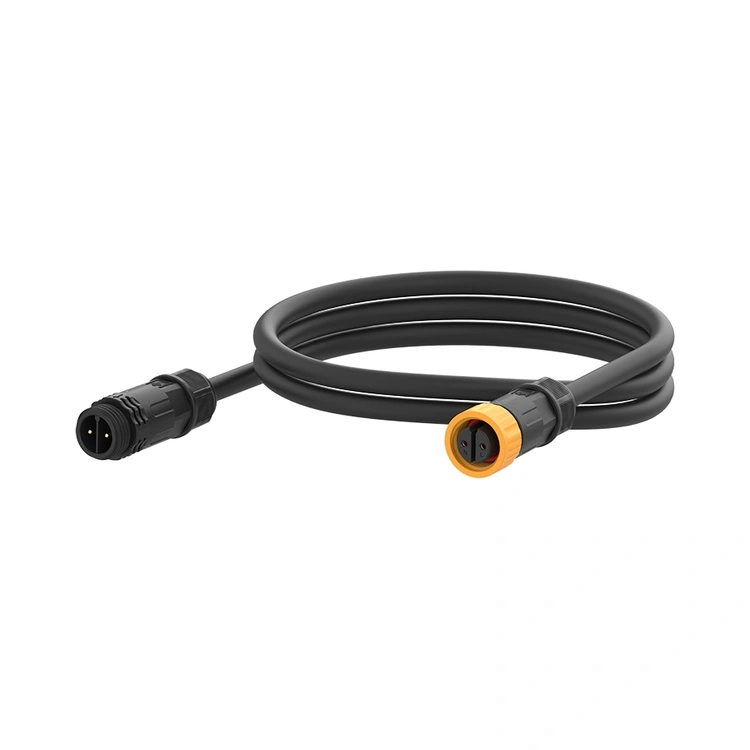

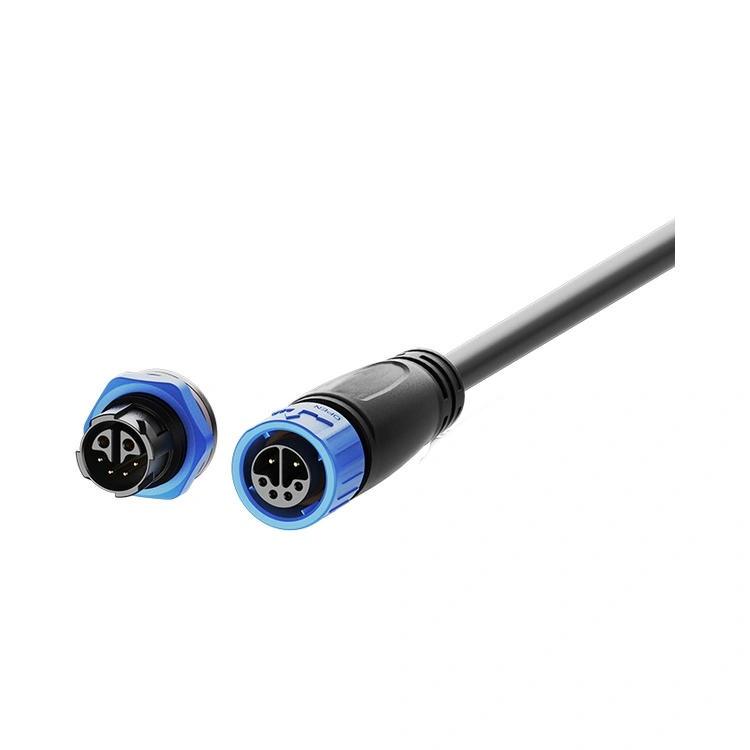

Déantar teagmhálaithe a mheaisíniú as práis le plátáil óir roghnach, ag cothabháil friotaíocht teagmhála íseal agus sable thar na céadta timthriall cúplála. Déanann Reunion an tsraith M16 a mhonarú trí phróiseas atá comhtháite go ceartingearach - ó mheaisínithe beachtas trí chóimeáil uathoibrithe agus tástáil leictreach 100%. Tá an tsraith M16 in oiriúint do dhearaí éagsúla trealaimh ar fáil i leaganacha gléasta painéil agus cábla, le foircinn sádrála nó PCB. Maidir le hinnealtóirí a dteastaíonn cónascaire uathu a thairgeann níos mó toilleadh reatha ná M12 ach i bhfachtóir foirm fós dlúth, soláthraíonn an cónascaire seo réiteach idirnasctha iontaofa, séalaithe.
| Gné | Sochar |
| IP67/IP68 Séalaithe Comhshaoil | Seasann sé le deannach, tumoideachas sealadach, agus tumoideachas leathnaithe - iontaofa do shuiteálacha níocháin, lasmuigh agus mara. |
| Cumraíochtaí 2 go 8-bioráin | Tacaíonn sé le naisc chumhachta shimplí, feidhmchláir ilchomharthaí, agus hibrideacha comharthaí cumhachta. |
| Rogha Bioráin Hibrid 2+4 | Comhcheanglaíonn sé cumhacht (2 bhioráin, 10A) agus comhartha (4 bhioráin, 3A) i gcónascaire amháin - laghdaítear líon na gcáblaí agus an spás painéil. |
| Rátálacha Reatha suas go dtí 15A | Láimhseálann sé ualaí cumhachta measartha - oiriúnach do mhótair, actuators, agus soilsiú LED. |
| Meicníocht Glasála Snáithithe | Cúpláil atá resistant ó chreathadh – cuireann sé cosc ar scaoileadh ó ghluaiseacht innealra agus rothaíocht theirmeach. |
| Teagmhálacha Prás Óirphlátáilte | Friotaíocht íseal teagmhála (≤3mΩ) agus cosaint creimeadh - coinníonn feidhmíocht i dtimpeallachtaí tais. |
| Tithíocht PA66 ardteochta | -40°C go +105°C oibríocht – clúdaíonn sé foircneacha teochta tionsclaíochta agus lasmuigh. |
| Paraiméadar | 2-bioráin | 3-bioráin | 4-bioráin | 5-bioráin | 6-bioráin | 7-bioráin | 8-bioráin | 2+4-bioráin |
| Rátáil Voltais | 250V | 250V | 250V | 250V | 125V | 50V | 50V | 250V+50V |
| Rátáil Reatha | 15A | 15A | 10A | 10A | 5A | 5A | 5A | 10A+3A |
| Rannóg Sreanga | 0.75-1.5mm² | 0.75-1.5mm² | 0.5-1.0mm² | 0.5-1.0mm² | 0.25-0.5mm² | 0.25-0.5mm² | 0.25-0.5mm² | 1.5/0.5mm² |
Teocht Oibriúcháin:-40°C ~ +105°C
Rátáil Cosanta: IP67 / IP68 (mated)
Ábhar Tithíochta: Teirmeaplaisteach ardteochta
Ábhar Teagmhála: Cóimhiotal copair órphlátáilte
Contact Resistance: ≤3mΩ
Timthriallta Cúplála: ≥500
Rátáil Inadhainteachta: UL 94 V-0
Gach ábhar RoHS comhlíontach
| Gné | Sraith M16 Reunion | Brandaí Préimh M16 Eorpacha | M16 Neamhbhrandála ar Chostas Íseal |
| Praghas | Praghsanna toirt-chairdiúil | 3-4 × níos airde | Níos saoire roimh ré |
| Rátáil Séalaithe | IP67/IP68 – caighdeánach | IP67 tipiciúil | Éilimh neamhfhíoraithe |
| Rátáil Reatha | Suas go dtí 15A | Suas go dtí 15A tipiciúil | Athróg |
| Roghanna bioráin | 2~ 8 bioráin móide hibrideach 2+4 bioráin | Raon teoranta | Roghnú neamhiomlán |
| 100% Tástáil Leictreach | Gach aonad | Sampla-bhunaithe | Randamach nó gan aon |
| Inrianaitheacht | ERP inrianaithe ó roisín go cónascaire críochnaithe | Tá | Dada |
| Am Luaidhe | 10-17 lá | 4-8 seachtaine | Dothuartha |
| Saincheapadh MOQ | Íseal (100 píosa) | Ard (500+) | Ní thairgtear |
| Tacaíocht Theicniúil | Freagra 24 uair an chloig ó fhoireann innealtóireachta 10-duine | Maith ach níos moille | Teoranta |
| Deimhnithe ISO | 9001, 14001, 13485 | 9001 de ghnáth | Go tipiciúil aon cheann |
| Deimhniú | Raon feidhme |
| ISO 9001:2015 | Bainistíocht cáilíochta - dearadh, táirgeadh, agus seirbhís iar-díola. |
| ISO 14001:2015 | Bainistíocht comhshaoil—laghdú dramhaíola fíoraithe agus cleachtais inbhuanaithe. |
| ISO 13485:2016 | Bainistíocht cáilíochta feistí leighis — infheidhme maidir le M16 a úsáidtear i dtrealamh diagnóiseach nó monatóireachta. |
| UL Aitheanta | Deimhniú sábháilteachta comhpháirte do mhargaí Mheiriceá Thuaidh. |
| RoHS | Srian le substaintí guaiseacha — comhlíonadh Threoir an AE. |
Feidhmíonn líne táirgeachta M16 Reunion faoi rialuithe próisis dian. Fíoraítear séalaithe IP67/IP68 ar gach baisc táirgeachta trí thástáil thumoideachais iarbhír. Coinnítear taifid tástála, teastais ábhair, agus tuarascálacha cigireachta do gach baisc, ag tacú le d'iniúchtaí cáilíochta agus do riachtanais doiciméadúcháin an chustaiméara.
Comhcheanglaíonn cumraíocht hibrideach 2+4 dhá theagmhálaí cumhachta (rátáil 10A, 250V) agus ceithre theagmhálaí comhartha (rátáil 3A, 50V) i dtithíocht cónascaire amháin. Tugann an dearadh seo buntáistí suntasacha:
Laghdaíonn sé comhaireamh na gcáblaí – In ionad cáblaí cumhachta agus comhartha ar leith a rith, iompraíonn cábla amháin an dá cheann.
Sábháiltear spás painéil – Tagann gearrtha amach painéil amháin in ionad dhá cheann.
Simplíonn sé an tsuiteáil – Nascóir amháin le cónascadh in ionad dhá cheann.
I measc na n-iarratas tipiciúla tá tiomántáin mótair (cumhacht + aiseolas ionchódóra), luminaires LED (cumhacht + rialú DALI), agus braiteoirí tionsclaíocha a éilíonn cumhacht agus sonraí araon. Má tá >4A ag teastáil ó do ghléas le haghaidh cumhachta agus má iompraíonn sé comharthaí ísealvoltais freisin, is minic gurb é an hibrideach 2+4 an réiteach is éifeachtaí.
Tá an dá rátáil ar fáil ar an dearadh cónascaire céanna, ach is é an difríocht phraiticiúil:
IP67 - Cosanta ar thumoideachas sealadach (1m ar feadh 30 nóiméad). Oiriúnach don chuid is mó d'iarratais lasmuigh agus níocháin.
IP68 - Cosanta ar thumoideachas leanúnach (doimhneacht agus fad sonraithe ag an gcustaiméir). Oiriúnach do braiteoirí mara, báite, agus suiteálacha atá seans maith do thuilte.
Tá caighdeán M16 ag Reunion rátáil IP67. Le haghaidh IP68, bainimid úsáid as ábhair O-fáinne feabhsaithe agus overmolding roghnach. Sonraigh do dhoimhneacht agus fad tumoideachais ionchais (m.sh., "IP68, 2m ar feadh 24 uair an chloig") agus deimhneoidh ár bhfoireann innealtóireachta oiriúnacht.
Chun séalaithe IP67 a bhaint amach agus a chothabháil, molann Reunion:
Casmhóiminte cúplála – Déan an cnó cúplála de láimh go docht go dtí go ndéanfaidh an O-ring teagmháil le dromchla an phainéil, ansin cuir an chasmhóimint bhreise 0.6-0.8Nm i bhfeidhm agus úsáid á baint as eochair chasmhóiminte. Ná téigh thar 1.0Nm.
Cigireacht O-ring - Cuir an fáinne O ina ionad má tá dífhoirmiúchán, scoilteadh nó cruaite le feiceáil.
Sceideal athsholáthair – Go bliantúil le haghaidh feidhmchláir níocháin laethúla; gach 2-3 bliana do thimpeallachtaí caighdeánacha tionsclaíocha.
Ga lúbtha an chábla - Coimeád trastomhas cábla 5 × íosta ag iontráil an chónascaire.
Treoshuíomh – I gcás feidhmchlár lasmuigh/nite síos, treo an bealach amach as an gcábla anuas.
