Achoimre ar an Airteagal:De réir mar a éiríonn líonraí Ethernet tionsclaíochta ag éirí níos tábhachtaí in uathoibriú, fís meaisín, faireachas, córais LED, agus trealamh cliste, bíonn tionchar díreach ag iontaofacht cónascaire ar shláine sonraí agus ar aga fónaimh an chórais.teacht le chéile'sCónascaire comhartha RJ45comhcheanglaíonn sé an comhéadan RJ45 eolach le cosaint meicniúil de ghrád tionsclaíoch, cumraíochtaí gléasta solúbtha, agus feidhmíocht iontaofa leictreach. Le tacaíocht do rátaí sonraí suas le 10 Gbps, CAT5e trí cháblaí CAT7, roghanna cosanta IP50/IP67, agus 2,000 timthriall cúplála ar a laghad, tá sé deartha d'fheidhmchláir nach féidir le gnáthnascairí tráchtála RJ45 dóthain marthanachta comhshaoil ná cobhsaíocht fhadtéarmach a sholáthar.

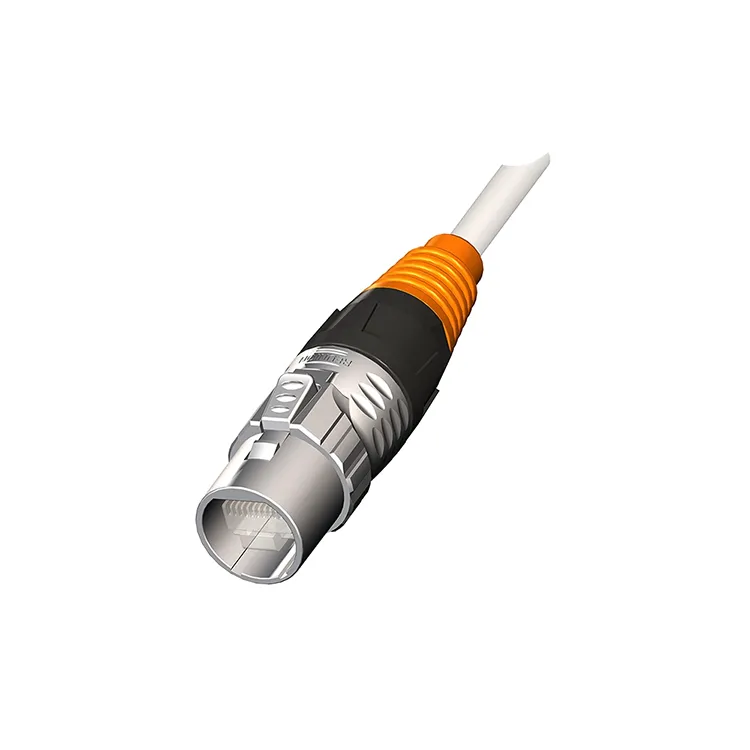

AnCónascaire comhartha RJ45is comhpháirt idirnaisc Ethernet é atá deartha chun nasc fisiciúil iontaofa a bhunú idir trealamh líonraithe, cáblaí, córais rialaithe, agus feistí tionsclaíocha. Cé go n-úsáidtear cónascairí traidisiúnta RJ45 go forleathan in oifigí agus i líonraí tráchtála, is minic a nochtann feidhmchláir thionsclaíocha nascóirí do chreathadh, taise, deannach, athruithe teochta, cúpláil arís agus arís eile, agus strus meicniúil.
Ar an gcúis seo, is gnách go gcuireann dearaí tionsclaíocha RJ45 béim níos mó ar chosaint mheicniúil, meicníochtaí glasála, séalaithe, roghnú ábhar, agus cobhsaíocht leictreach fadtéarmach. Comhcheanglaíonn réiteach Reunion an comhéadan caighdeánach RJ45 le tógáil atá dírithe ar thionscal le haghaidh feidhmeanna lena n-áirítear uathoibriú monarchan, fís meaisín, faireachas lasmuigh, taispeántais stiúir, agus córais chumarsáide tionsclaíocha.
Tacaíonn an cónascaire le cumarsáid Ethernet thar líonraí mar PROFINET, EtherNet/IP, EtherCAT, agus TCP/IP caighdeánach. Ag brath ar an gcumraíocht, is féidir é a sholáthar freisin le roghanna suiteála cábla-mount, panel-mount, nó PCB-mount, rud a fhágann go mbeidh sé níos éasca d'innealtóirí an cónascaire a chomhtháthú i struchtúir trealaimh éagsúla.
Tá ceanglais dhifriúla ag líonraí Ethernet a úsáidtear i dtimpeallachtaí tionsclaíocha ó líonraí oifige tipiciúil. Is annamh a bhíonn cónascaire suiteáilte taobh istigh de sheomra TF rialaithe go hannamh ar uisce, ola, creathadh, deannach nó gluaiseacht meicniúil arís agus arís eile. I gcodarsnacht leis sin, is féidir comhéadan cumarsáide tionsclaíoch a shuiteáil taobh istigh de chaibinéid rialaithe, cealla robotic, innealra táirgthe, trealamh lasmuigh, nó córais iniúchta.
Ba cheart, dá bhrí sin, go rachadh cónascaire tionsclaíoch iontaofa i ngleic le roinnt ábhar imní praiticiúla:
Éiríonn na fachtóirí seo go háirithe tábhachtach nuair a bhíonn nasc Ethernet freagrach as rialú meaisín, malartú sonraí fíor-ama, cumarsáid ceamara, nó monatóireacht ar threalamh iargúlta.
Ba cheart go mbeadh cónascaire tionsclaíoch dea-innealtóireacht cothrom le feidhmíocht leictreach, marthanacht mheicniúil, agus áisiúlacht suiteála. Ionchorpraíonn cónascaire comhartha RJ45 Reunion roinnt gnéithe atá beartaithe le haghaidh feidhmeanna éilitheacha Ethernet.
| Gné | teacht le chéile Ceanglóir Comhartha RJ45 | Sochar Innealtóireachta |
|---|---|---|
| Ráta Sonraí | Suas le 10 Gbps | Tacaíonn cumarsáid Ethernet ardluais |
| Tithíocht | Cóimhiotal since, PA6 roghnach | Soláthraíonn cosaint mheicniúil agus solúbthacht cumraíochta |
| Cosaint | IP50 / IP67 nuair a bhíonn siad cúpláilte | Oiriúnach do choinníollacha comhshaoil éagsúla |
| Timthriallta Cúplála | ≥2,000 | Tacaíonn sé le cothabháil arís agus arís eile agus le seirbhísiú trealaimh |
| Teocht Oibriúcháin | -40°C go +85°C | Oiriúnach do choinníollacha teochta tionsclaíocha leathan |
| Scoir Cábla | 180° díreach / 90° dronuillinn | Feabhsaítear solúbthacht suiteála i dtrealamh dlúth |
| Foirceannadh | Solder-cupán nó IDC | Tacaíonn riachtanais éagsúla réimse agus cóimeála |
Gné shuntasach dearaidh amháin is ea an córas glasála atá ag casadh go tapa. I gcomparáid le comhéadan frithchuimilte simplí, is féidir le meicníocht glasála tiomnaithe slándáil naisc bhreise a sholáthar nuair a bhíonntear ag súil le creathadh nó le gluaiseacht arís agus arís eile.
Ba cheart go dtosódh roghnú cónascaire Ethernet le ceanglais leictreacha agus comhshaoil an líonra seachas cuma amháin. Ba cheart d'innealtóirí an ráta tarchurtha, an bhac, friotaíocht teagmhála, teocht oibriúcháin, leibhéal cosanta, comhoiriúnacht cábla, agus cumraíocht mheicniúil a mheas.
| Sonraíocht | Luach Tionóil Tipiciúil | Cén Fáth a bhfuil Tábhacht ag baint leis |
|---|---|---|
| Impedance Saintréith | 100 Ω ± 5% | Cuidíonn iompar comhartha difreálach cuí a choinneáil |
| Rátáil Reatha | 1.5 A in aghaidh an teagmhála | Sainmhíníonn sé cumas reatha teagmhála leanúnach |
| Rátáil Voltais | 50 V | Sainmhíníonn sé an voltas oibre sonraithe |
| Teagmháil Friotaíocht | ≤10 mΩ tosaigh | Tacaíonn friotaíocht níos ísle le teagmháil leictreach cobhsaí |
| Friotaíocht Inslithe | ≥500 MΩ ag 500 VDC | Léiríonn feidhmíocht inslithe |
| Comhoiriúnacht Cábla | CAT5e / CAT6 / CAT6a / CAT7 | Soláthraíonn solúbthacht le haghaidh dearadh córas Ethernet |
| Teocht Oibriúcháin | -40°C go +85°C | Tacaíonn timpeallachtaí teochta éilitheacha |
I gcás córais ardluais, ba cheart d’innealtóirí smaoineamh freisin ar chaillteanas ionsáite, caillteanas fillte, tógáil cáblaí, straitéis sciath, talamh, agus an cainéal tarchurtha iomlán. Ní féidir feidhmíocht an chónascaire a mheas go neamhspleách ón gcábla, ón modh foirceanta, agus ón ailtireacht líonra.
Sonraíonn Reunion tacaíocht do cháblaí CAT5e, CAT6, CAT6a, agus CAT7, lena n-áirítear seoltóirí snáithe nó soladacha sa raon luaite AWG 26-22. Ligeann sé seo an cónascaire a mheas le haghaidh bonneagar caighdeánach Ethernet agus córais cumarsáide tionsclaíochta ardfheidhmíochta.
Mar gheall ar solúbthacht Ethernet déanann comhéadain RJ45 ábhartha thar go leor córas tionsclaíochta agus tráchtála. Bíonn leagan garbh úsáideach go háirithe nuair a chaithfidh an cónascaire strusanna comhshaoil nó meicniúla a sheasamh.
Braitheann línte táirgeachta uathoibrithe ar chumarsáid idir PLCanna, rialtóirí, braiteoirí, thiomáineann, ríomhairí tionsclaíocha, agus trealamh líonraithe eile. Is féidir le comhéadan Ethernet durable cabhrú le naisc chobhsaí a choinneáil le linn oibriú leanúnach.
Is féidir le ceamaraí tionsclaíocha cainníochtaí suntasacha sonraí íomhá a ghiniúint. Dá bhrí sin tá nascacht Ethernet ardluais tábhachtach chun faisnéis chigireachta a aistriú idir ceamaraí, ríomhairí tionsclaíocha agus córais rialaithe.
D'fhéadfadh báisteach, deannach, éagsúlacht teochta agus nochtadh fisiceach taithí a fháil ar threalamh monatóireachta lasmuigh. Is féidir le cónascaire cuí rátáil IP cosaint bhreise a sholáthar ag an gcomhéadan Ethernet.
Is minic go mbíonn rialú iontaofa agus cumarsáid sonraí ag teastáil ó thaispeántais mhóra stiúir agus trealamh soilsithe gairmiúla. Is féidir le cónascaire le bealaí amach cábla solúbtha agus glasáil slán suiteáil i dtrealamh le spás teoranta a shimpliú.
Is féidir le comhéadain ilchumarsáide a bheith i gcaibinéid rialaithe i limistéar teoranta. Soláthraíonn cumraíochtaí panel-mount agus PCB-mount roghanna comhtháthú breise do mhonaróirí trealaimh agus do chomhtháthaitheoirí córais.
Agus cónascaire Ethernet tionsclaíoch á bhfoinsiú acu, ba cheart do cheannaitheoirí an t-iarratas a shainiú sula ndéantar comparáid idir táirgí aonair. Is féidir leis an seicliosta seo a leanas cabhrú leis an roghnúchán a chaolú:
I gcás tionscadal saincheaptha, ba cheart do cheannaitheoirí cainníochtaí ordaithe ionchais, fad cábla, treoshuíomh cónascaire, ceanglais mharcála, roghanna ábhar tithíochta, agus srianta suiteála a sholáthar freisin. Ligeann na sonraí seo don soláthraí cumraíocht a mholadh seachas díreach cuid caighdeánach catalóige a thairiscint.
Is monaróir cónascaire atá bunaithe sa tSín é Reunion a bhfuil taithí aige i gcumhacht, comhartha, uathoibriú tionsclaíoch, cónascaire uiscedhíonach, agus táirgí cóimeála cábla. I measc a chumais déantúsaíochta tá dearadh cónascaire, múnlú insteallta, sádráil, gearradh sreang agus stripping, cóimeáil, agus cóimeáil cábla.
Maidir le líne táirge RJ45, deir Reunion go ndéantar tástáil leictreach ar gach aonad roimh an loingsiú. Soláthraíonn an chuideachta freisin cumraíochtaí gléasta cábla, gléasta painéil, agus PCB-mount, chomh maith le bealaí amach cábla díreach agus dronuillinn. Is féidir leis na roghanna seo a bheith úsáideach do OEManna agus do chomhtháthóirí córais atá ag forbairt trealaimh le leagan amach meicniúil éagsúla.
Áirítear ar oibríocht déantúsaíochta níos leithne Reunion saoráid táirgthe de thart ar 4,000 méadar cearnach, thart ar 150 fostaí, agus 10 línte táirgeachta. Áirítear ar a fhoireann T&F níos mó ná 10 n-innealtóirí a bhfuil taithí acu, agus tuairiscíonn an chuideachta níos mó ná 30 tionscadal saincheaptha gach bliain. Deir an chuideachta freisin go n-áirítear ina córas cáilíochta deimhnithe ISO 9001, ISO 14001, agus ISO 13485, agus doiciméid chomhlíonta breise ar nós RoHS agus REACH ar fáil do na táirgí is infheidhme.
Maidir le ceannaitheoirí a dhéanann measúnú ar sholáthraí cónascaire comhartha, is féidir na cumais déantúsaíochta agus innealtóireachta seo a mheas in éineacht le sonraíochtaí táirge, nósanna imeachta tástála, ceanglais shaincheaptha, agus ionchais seachadta.
Tá cónascaire comhartha Reunion RJ45 sonraithe le haghaidh tarchur sonraí suas le 10 Gbps nuair a úsáidtear é le cáblaí oiriúnach CAT6a nó CAT7 agus trealamh líonra comhoiriúnach. Braitheann feidhmíocht an chórais iarbhír ar an gcainéal Ethernet iomlán, lena n-áirítear cábla, foirceannadh agus feistí gníomhacha.
Soláthraíonn cumraíochtaí roghnaithe cosaint IP67 nuair a bhíonn siad cúpláilte, rud a fhágann go bhfuil siad oiriúnach d'iarratais ina bhfuil gá le cosaint i gcoinne nochtadh deannaigh agus uisce. Ba cheart an suiteáil iomlán a mheas fós maidir le hiontráil cábla, riocht cúplála, dearadh imfhálú, agus nochtadh comhshaoil.
Áirítear leis an gcomhoiriúnacht shonraithe cáblaí CAT5e, CAT6, CAT6a, agus CAT7, a thacaíonn le seoltóirí snáithe nó soladacha laistigh den raon sonraithe AWG 26–22.
Sonraítear an cónascaire comhartha RJ45 tionsclaíoch ar feadh 2,000 timthriall cúplála ar a laghad. Tá sé seo ábhartha go háirithe maidir le trealamh a éilíonn cothabháil thréimhsiúil, athsholáthar, cigireacht nó seirbhísiú allamuigh.
Tá. De réir riachtanais an tionscadail, is féidir le saincheaptha cumraíocht, fad cábla, marcáil, roghanna tithíochta, agus sonraí meicniúla eile a áireamh. Ba cheart do cheannaitheoirí timpeallacht an iarratais, sonraíocht cábla, modh suiteála, cainníocht, agus sceideal seachadta riachtanach a sholáthar nuair a iarrann siad luachan.
Tosaíonn nasc iontaofa Ethernet le cónascaire a roghnú a oireann do riachtanais leictreacha, meicniúla agus comhshaoil an chórais iomláin. Le haghaidh uathoibriú tionsclaíoch, fís meaisín, faireachas, trealamh LED, agus feistí líonraithe eile, is féidir le comhéadan RJ45 de ghrád tionsclaíoch an marthanacht agus an tsolúbthacht suiteála a theastaíonn a sholáthar thar na gnáth-chrua-earraí líonraithe oifige.
Comhcheanglaíonn Reunion comhoiriúnacht RJ45 le roghanna maidir le cosaint IP, feidhmíocht teochta tionsclaíoch, cumraíochtaí gléasta iolracha, glasáil slán, agus tarchur Ethernet ardluais. Má tá tú ag foinsiú anCónascaire comhartha RJ45le haghaidh táirgeadh OEM, comhtháthú córais, nó ceannach mórchóir, athbhreithnigh do chábla agus ceanglais chomhshaoil ar dtús, ansin pléigh an chumraíocht riachtanach leis an bhfoireann innealtóireachta.
Réidh chun nasc Ethernet iontaofa a fhorbairt do do threalamh?Déan teagmháil le Reunion le haghaidh sonraíochtaí teicniúla, cumraíochtaí saincheaptha, riachtanais shamplacha, agus tacaíocht ceannaigh mórchóir.déan teagmháil linninniu chun do thionscadal cónascaire comhartha RJ45 a phlé agus chun réiteach a fháil atá in oiriúint do d'iarratas.
