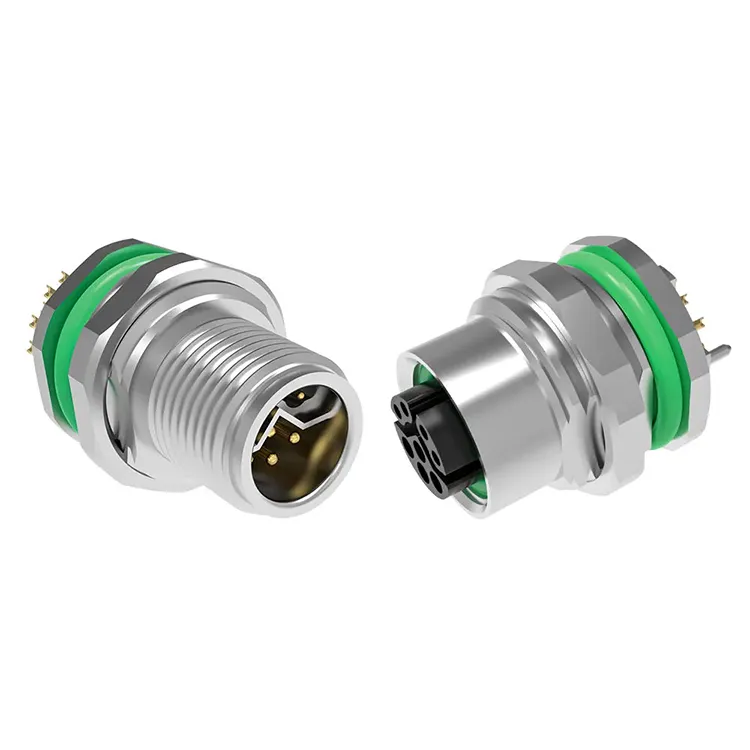

teacht le chéilesoláthraíonn anCónascaire tionsclaíoch sraith M12mar réiteach idirnasctha ilúsáideach le haghaidh uathoibriú monarchan, braiteoirí, actuators, córais bus páirce, Ethernet tionsclaíoch, agus dáileadh cumhachta. Le cumraíochtaí 2-17 bioráin, roghanna códaithe iolracha, cosaint IP67, agus roghanna le haghaidh sciath agus tionóil cábla, tá an teaghlach cónascaire deartha le haghaidh timpeallachtaí tionsclaíocha éilitheacha ina bhfuil naisc leictreacha agus meicniúla cobhsaí riachtanach.
Tá cónascaire M12 níos mó ná cónascaire ciorclach dlúth. Déanann a chomhéadan snáithithe caighdeánaithe, córas códaithe, séalaithe comhshaoil, agus cumraíochtaí leathana leictreacha é mar theicneolaíocht nasc tábhachtach do threalamh uathoibrithe nua-aimseartha. Is féidir leis an tsraith M12 tacú le hiarratais ó braiteoirí agus feistí IO-Link go PROFIBUS, DeviceNet, CANopen, Ethernet tionsclaíoch, córais servo, agus dáileadh cumhachta DC. Míníonn an treoir seo na príomh-shonraíochtaí, roghanna códaithe, cásanna iarratais, fachtóirí roghnóireachta, agus cúinsí cáilíochta ar cheart d'innealtóirí agus d'fhoirne ceannaigh a mheas agus iad ag roghnú cónascaire tionsclaíoch M12.
Clár na nÁbhar
Cén fáth a Úsáidtear an Nascóir M12 go forleathan in Uathoibriú Tionsclaíoch?
Cad iad na Príomh-Sonraíochtaí a bhaineann le Cónascaire Tionscail M12?
Conas a Dhéanann Roghanna Códaithe M12 Difríocht?
Cá Úsáidtear Cónascairí Tionscail M12 go Coitianta?
Conas ar cheart duit an nascóir ceart M12 a roghnú?
Cad iad na Tosca Cáilíochta ar Chóir do Cheannaitheoirí a Sheiceáil?
Ceisteanna Coitianta Maidir le Nascóirí Tionscail M12
Cén fáth a Úsáidtear an Nascóir M12 go forleathan in Uathoibriú Tionsclaíoch?
Tá gá le trealamh tionsclaíoch naisc a fhanann cobhsaí in ainneoin creathadh, taise, athruithe teochta, deannach, agus cothabháil go minic. Tugann an fhormáid M12 aghaidh ar na ceanglais seo le dearadh ciorclach dlúth agus meicníocht cúplála snáithithe.
Maidir le hinnealtóirí uathoibrithe, tá solúbthacht ar cheann de na príomhbhuntáistí a bhaineann leis. Tá cumraíochtaí éagsúla códaithe M12 deartha le haghaidh feidhmeanna leictreacha agus cumarsáide éagsúla, rud a chabhraíonn le naisc neamh-chomhoiriúnacha a chosc. Dá bhrí sin is féidir an cónascaire a chomhtháthú i braiteoirí, actuators, caibinéid rialaithe, feistí réimse, mótair, líonraí Ethernet, agus trealamh tionsclaíoch eile.
Léiríonn sonraíochtaí táirge Reunion go bhfuil a shraith M12 deartha de réir caighdeáin ábhartha DIN EN 61076-2-101/109/111 agus gur féidir leo cosaint IP67 a bhaint amach nuair a bhíonn siad cúpláilte. Áirítear leis an raon táirgí freisin cumraíochtaí sciath agus neamhshielded, ag soláthar roghanna d'fheidhmchláir a bhfuil riachtanais éagsúla comhoiriúnachta leictreamaighnéadacha acu.
I gcás úsáideoirí tionsclaíocha, is féidir leis an meascán seo de thoisí caighdeánaithe, roghanna códaithe, cosaint an chomhshaoil, agus solúbthacht iarratais dearadh agus cothabháil sreangú a shimpliú.
Cad iad na Príomh-Sonraíochtaí a bhaineann le Cónascaire Tionscail M12?
Is féidir nasc mí-oiriúnach a bheith mar thoradh ar chónascaire a roghnú bunaithe ar a mhéid fisiceach amháin. Ba cheart rátálacha leictreacha, códú, comhaireamh bioráin, sciath, cosaint an chomhshaoil, agus modh foirceanta a mheas sula gceannaítear iad.
| Paraiméadar | Raon / Gné tipiciúil Sraith M12 | Breithniú Iarratais |
|---|---|---|
| Comhaireamh Bioráin | 2-17 bioráin ag brath ar an gcód | Roghnaigh de réir riachtanais chumhachta agus comhartha |
| Rátáil Reatha | Thart ar 0.5–16A ag brath ar an gcód | Tábhachtach maidir le braiteoirí, actuators, mótair, agus ciorcaid chumhachta |
| Rátáil Voltais | Timpeall 30-630V ag brath ar chumraíocht | Ní mór a mheaitseáil le voltas oibriúcháin an trealaimh |
| Rátáil Cosanta | IP67 agus iad cúpláilte | Oiriúnach do go leor timpeallachtaí dusty, fliuch, agus nite |
| Ábhar Teagmhála | Prás le plating óir | Tacaíonn teagmháil leictreach cobhsaí agus friotaíocht creimeadh |
| Inslitheoir | LCP66 | Soláthraíonn insliú leictreach laistigh den chónascaire |
| Teagmháil Friotaíocht | ≤3mΩ don raon sonraithe | Cuidíonn friotaíocht níos ísle le héifeachtacht leictreach a chothabháil |
| Raon Teochta | -25°C go +85°C | Seiceáil i gcoinne an timpeallacht oibriúcháin iarbhír |
| Sciath | Leaganacha sciaththa agus unshielded | Is féidir le sciath a bheith tábhachtach i dtimpeallachtaí torannacha leictrigh |
| Comhlíonadh Comhshaoil | Ábhair RoHS-chomhlíontacha | Úsáideach do thionscadail a bhfuil ceanglais comhlíonta comhshaoil acu |
Braitheann an rátáil cruinn i gcónaí ar an gcódú agus an chumraíocht roghnaithe. Mar shampla, liostaíonn sonraíochtaí foilsithe an déantóra cumais reatha níos airde le haghaidh leaganacha S-code agus L-code ná le haghaidh roinnt cumraíochtaí comhartha-dhírithe. Dá bhrí sin, ba cheart an cód cónascaire a roghnú mar aon leis na ceanglais leictreacha seachas a chóireáil mar mhionsonraí tánaisteach.
Conas a Dhéanann Roghanna Códaithe M12 Difríocht?
Tá códú M12 ar cheann de na fachtóirí is tábhachtaí nuair a roghnaítear cónascaire tionsclaíoch. Tá socruithe éagsúla eochrach beartaithe le haghaidh feidhmeanna éagsúla leictreacha nó cumarsáide.
- A-cód:Úsáidtear go coitianta le haghaidh braiteoirí, actuators, feistí IO-Link, agus feidhmchláir comhartha DC. Is féidir le cumraíochtaí raon ó 2 go 17 bioráin.
- B-cód:Baineann siad go coitianta le PROFIBUS, DeviceNet, agus feidhmchláir bus eile.
- C-cód:Deartha le haghaidh feidhmeanna cumhachta AC agus ar fáil i bhfoirmíochtaí bioráin iolracha.
- D-cód:Úsáidtear é le haghaidh feidhmeanna Ethernet tionsclaíocha ar nós naisc líonra 100 Mbps.
- X-cód:Deartha d'fheidhmchláir Ethernet ardluais agus de ghnáth úsáidtear cumraíocht 8-bioráin.
- S-cód:Tá sé beartaithe le haghaidh feidhmchláir a bhaineann le cumhacht AC ard-srutha agus servo.
- L-cód:Deartha le haghaidh dáileadh cumhachta DC agus ceanglais reatha níos airde.
Cuidíonn an córas códaithe chun an fhéidearthacht ciorcaid neamh-chomhoiriúnacha a nascadh a laghdú. Ba cheart d'innealtóirí an cód cónascaire, an socrú bioráin, an voltas, an sruth agus an comhéadan cúplála a shonraíonn monaróir an trealaimh a dhearbhú sula gcuirtear comhpháirt i gcrích.
Cá Úsáidtear Cónascairí Tionscail M12 go Coitianta?
Déanann fachtóir foirm dhlúth agus cosaint an chomhshaoil de chónaisc M12 iad oiriúnach do go leor pointí nasctha tionsclaíocha.
Uathoibriú Monarchan
Is minic a úsáidtear nascóirí M12 chun braiteoirí gaireachta, braiteoirí fótaileictreacha, actuators, modúil I/O, agus gléasanna rialaithe a nascadh. Is féidir lena gcomhéadan caighdeánaithe sreangú agus cothabháil meaisín a shimpliú.
Ethernet tionsclaíoch
Is féidir cumraíochtaí cód-D agus X-chód a úsáid le haghaidh naisc líonra tionsclaíochta. I línte táirgeachta uathoibrithe, tá naisc Ethernet iontaofa tábhachtach le haghaidh cumarsáide idir feistí réimse, rialtóirí, lasca agus trealamh líonra eile.
Róbataic agus Córais Gluaisne
Is féidir le trealamh robotach nascóirí a nochtadh do chreathadh agus gluaiseacht arís agus arís eile. Soláthraíonn córas cúplála snáithithe nasc meicniúil atá deartha chun seasamh in aghaidh scaoileadh de thaisme faoi ghnáthchoinníollacha oibriúcháin.
Trealamh Lasmuigh agus Níocháin
Le rátáil IP67 nuair a bhíonn sé cúpláilte i gceart, is féidir cumraíochtaí oiriúnacha M12 a úsáid i dtimpeallachtaí ina bhféadfadh trealamh teacht ar uisce, deannach nó gnáthphróisis ghlantacháin. Tá suiteáil agus séalaithe ceart fós riachtanach chun an leibhéal cosanta sonraithe a bhaint amach.
Dáileadh Cumhachta
Leathnaíonn roghanna S-cód agus L-cód an ardán M12 níos faide ná comharthaí ísealchumhachta. Ag brath ar an gcumraíocht roghnaithe, is féidir leis an tsraith tacú le naisc chumhachta AC nó DC ard-reatha do threalamh tionsclaíoch.
Conas ar cheart duit an nascóir ceart M12 a roghnú?
Is féidir le próiseas roghnúcháin córasach cabhrú le fadhbanna comhoiriúnachta agus costais athsholáthair nach bhfuil gá leo a sheachaint. Sula ndéanann tú ordú, déan na fachtóirí seo a leanas a mheas:
- Sainaithin an feidhmchlár:A chinneadh an bhfuil an nasc beartaithe le haghaidh braiteoirí, cumarsáid sonraí, cumhacht, mótair, nó feidhmeanna measctha.
- Deimhnigh an códú:Roghnaigh A, B, C, D, X, S, L, nó cumraíocht infheidhme eile bunaithe ar an gcomhéadan trealaimh.
- Seiceáil riachtanais bioráin:Déan cinnte go bhfuil líon na dteagmhálaithe leordhóthanach do gach ciorcad cumhachta agus comhartha a theastaíonn.
- Fíoraigh rátálacha leictreacha:Déan comparáid idir voltas agus rátálacha reatha an chónascaire le riachtanais an chórais iarbhír.
- Déan coinníollacha comhshaoil a mheas:Smaoinigh ar uisce, deannach, ceimiceáin, creathadh, teocht, agus nochtadh lasmuigh.
- Socraigh riachtanais sciath:Is féidir leaganacha sciathaithe a mheas nuair a d’fhéadfadh cur isteach leictreamaighnéadach difear a dhéanamh ar shláine an chomhartha.
- Roghnaigh an foirceann:Ag brath ar struchtúr an trealaimh, d'fhéadfadh foircinn sádrála, tum-sádrála, crimp nó luaidhe eitilte a bheith san áireamh sna roghanna.
- Deimhnigh ceanglais chábla:Ba cheart go mbeadh ábhar cábla, fad, solúbthacht, ga lúbthachta, agus treoshuíomh cónascaire ag teacht leis an timpeallacht suiteála.
Maidir le tionscadail a bhaineann le cineálacha éagsúla cónascaire, tá sé úsáideach freisin sceideal nasctha a ullmhú a thaispeánfaidh an gléas, cód an chónascaire, an líon bioráin, an fheidhm leictreach, an tsonraíocht chábla, agus an comhéadan cúplála. Soláthraíonn sé seo tagairt phraiticiúil d’fhoirne soláthair agus léiriúcháin.
Cad iad na Tosca Cáilíochta ar Chóir do Cheannaitheoirí a Sheiceáil?
Tá dlúthbhaint ag cáilíocht cónascaire tionsclaíoch le cobhsaíocht nasc fadtéarmach. D'fhéadfadh go mbeadh cuma chomhchosúil ar tháirge go seachtrach agus go bhfuil difríochtaí suntasacha ann maidir le hábhair teagmhála, plating, séalaithe, comhsheasmhacht cóimeála, agus cigireacht leictreach.
Deir Reunion go n-úsáideann a shraith M12 teagmhálacha práis le plátáil óir, inslitheoirí PA66, agus friotaíocht teagmhála sonraithe nach mó ná 3mΩ. Déanann an monaróir cur síos freisin ar thástáil leictreach 100% do gach aonad agus fíorú tumoideachais IP67 leibhéal baisce. Liostaítear tuilleadh ina fhaisnéis cháilíochta foilsithe maidir le ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, agus comhlíonadh RoHS laistigh dá chreat cáilíochta agus comhlíonta.
Maidir le foirne soláthair, tá na seicphointí cáilíochta seo a leanas thar a bheith úsáideach:
- Sonraíochtaí ábhair agus plating
- Friotaíocht teagmhála agus feidhmíocht inslithe
- Fíorú cosanta IP
- Ceanglais meicniúla cúplála-timthriall
- Feidhmíocht sciath nuair is infheidhme
- Nósanna imeachta tástála leictreach
- Doiciméadú inrianaitheachta agus iniúchta baisc
- Comhsheasmhacht maidir le cóimeáil agus foirceannadh cábla
Soláthraíonn na fachtóirí seo bonn níos iomláine chun cónascaire tionsclaíoch a mheas ná an praghas aonaid amháin. Maidir le tionscadail OEM agus toirte, is féidir le tacaíocht innealtóireachta, cumas saincheaptha, inrianaitheacht táirgthe, agus comhsheasmhacht seachadta tionchar a imirt ar luach iomlán soláthair freisin.
Ceisteanna Coitianta Maidir le Nascóirí Tionscail M12
Cad é cónascaire tionsclaíoch sraith M12?
Is cónascaire tionsclaíoch sraith M12 cónascaire ciorclach dlúth le comhéadan ainmniúil 12 mm snáithithe. Úsáidtear go forleathan é le haghaidh braiteoirí tionsclaíocha, actuators, trealamh uathoibrithe, líonraí cumarsáide, agus naisc chumhachta. Ceadaíonn cumraíochtaí éagsúla códaithe agus bioráin don ardán cónascaire ginearálta céanna freastal ar iarratais éagsúla.
An bhfuil cónascaire M12 uiscedhíonach?
Is féidir le cumraíochtaí oiriúnacha M12 cosaint IP67 a bhaint amach nuair a bhíonn siad cúpláilte i gceart. Ciallaíonn sé seo gur féidir leis an táirge sonraithe cosaint a sholáthar ar dhul isteach deannaigh agus ar thumadh uisce sealadach faoi choinníollacha tástála sainithe. Braitheann an fheidhmíocht iarbhír ar chúpláil cheart, comhpháirteanna séalaithe, suiteáil, agus cumraíocht an táirge.
Cad é an difríocht idir chónaisc A-code agus D-code M12?
Úsáidtear cónaisc A-cód M12 go coitianta le haghaidh braiteoirí, actuators, IO-Link, agus feidhmeanna ginearálta comhartha nó DC, agus tá leaganacha cód D deartha go príomha le haghaidh feidhmeanna Ethernet tionsclaíocha. Cuireann an códú cosc ar an gcineál cónascaire mícheart a bheith cúpláilte de thaisme.
An féidir le nascóirí M12 cumhacht agus sonraí a iompar?
Sea, ag brath ar an chumraíocht. Is féidir le socruithe áirithe A-cód feidhmeanna cumhachta agus comharthaí a chomhcheangal, agus is féidir le feidhmchláir a éilíonn cumhacht níos airde agus cumarsáid sonraí ar leithligh úsáid a bhaint as cóid M12 éagsúla dá gciorcaid faoi seach.
Conas a roghnaíonn mé an cónascaire M12 ceart do mo mheaisín?
Tosaigh le comhéadan an fheiste agus sainaithin an códú riachtanach, comhaireamh bioráin, voltas, reatha, prótacal cumarsáide, sciath, rátáil cosanta, cineál cábla, agus modh foirceanta. Más comhpháirt athsholáthair é an cónascaire, moltar freisin an uimhir pháirt bhunaidh nó an líníocht trealaimh a mheaitseáil.
Conclúid
Soláthraíonn cónascaire tionsclaíoch sraith M12 réiteach nasc caighdeánach agus inoiriúnaithe do chórais uathoibrithe nua-aimseartha. Ligeann a raon roghanna códaithe, cumraíochtaí bioráin, rátálacha leictreacha, roghanna sciath, agus cosaint IP67 dó tacú le gach rud ó bhraiteoirí agus feistí IO-Link go Ethernet tionsclaíoch agus feidhmchláir chumhachta níos airde reatha. Maidir le OEManna, comhtháthóirí córais, agus déantúsóirí trealaimh thionsclaíoch, tá sé ríthábhachtach an cónascaire a roghnú de réir na sonraíochta iomláine leictreachais agus comhshaoil le haghaidh feidhmíochta iontaofa allamuigh. Má theastaíonn cabhair uait chun cumraíocht oiriúnach, cóimeáil cábla saincheaptha, nó réiteach toirte a roghnú le haghaidh d’fheidhmchláir,déan teagmháil linnchun do riachtanais a phlé le foireann innealtóireachta agus léiriúcháin Reunion.
