Achoimre ar an Airteagal:Tá anS Sraith Miotal Brúigh-tarraingt nascóiríle chéile tógáil dhlúth, glasáil bhrú-tarraingt slán, sciath EMC iomlán, agus cumraíochtaí teagmhála solúbtha do threalamh ina bhfuil iontaofacht nasc agus spás suiteála teoranta tábhachtach. Arna fhorbairt agteacht le chéile, tá an tsraith deartha le haghaidh trealamh leighis, ionstraimí tástála agus tomhais, teicneolaíocht inchaite, agus córais leictreonacha iniompartha. Le méideanna bhlaosc 0–2, roghanna teagmhála iolracha, níos mó ná 5,000 timthriall cúplála, agus raon teochta síos go -45 ° C, soláthraíonn sé cothromaíocht phraiticiúil idir miniaturization, marthanacht, agus feidhmíocht leictreach.
Clár na nÁbhar
- Cad é an Ceanglóir Brúigh-tarraingt Miotail Sraith S?
- Cad iad na Príomhbhuntáistí a bhaineann le Sraith S?
- Cad iad na Príomh-Sonraíochtaí Teicniúla?
- Cá n-Úsáidtear Cónascaire Brú-tarraingt Miotail Sraith S?
- Conas ar cheart d'Innealtóirí an Cónascaire Ceart a Roghnú?
- Conas is féidir an tSraith S a shaincheapadh?
- Conas a Rialaíonn Reunion Cáilíocht an Táirge?
- Ceisteanna Coitianta

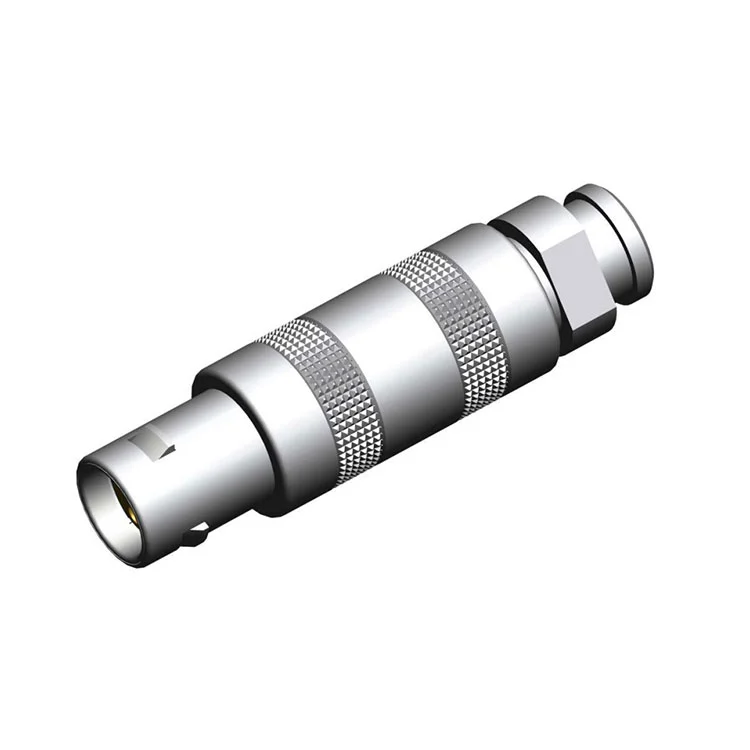

Cad é an Ceanglóir Brúigh-tarraingt Miotail Sraith S?
Tá anS Sraith Miotal Brúigh-tarraingt nascóiríis cónascaire ciorclach dlúth é a forbraíodh le haghaidh feidhmchláir a éilíonn naisc leictreacha iontaofa i spásanna suiteála teoranta. Murab ionann agus cónaisc snáithithe traidisiúnta, ceadaíonn a mheicníocht bhrú-tarraingthe féin-latching cúpláil tapa agus díchóimeáil agus aiseolas tadhlach agus inchloiste a sholáthar nuair a bhíonn an nasc gafa i gceart.
Áitíonn Reunion an tSraith S do threalamh iniompartha agus spás-srianta áit a mbíonn tionchar ag méid an chónascaire, iontaofacht mheicniúil, sciath agus éascaíocht oibriúcháin ar dhearadh an chórais. Soláthraíonn a thógáil miotail neart meicniúil agus sciath leictreamaighnéadach 360-céim, agus cuidíonn a phróifíl caol an t-aschur ón bpainéal trealaimh a íoslaghdú.
Tá an tsraith ar fáil i méideanna il-blaosc agus cumraíochtaí teagmhála. Ag brath ar an gcumraíocht, is féidir le hinnealtóirí foirceannadh solder nó PCB a roghnú chun riachtanais tionóil éagsúla a mheaitseáil. Déanann an tsolúbthacht seo an cónascaire oiriúnach le haghaidh fréamhshamhlacha dlúth agus trealamh gairmiúil toirt-tháirgthe araon.
Cad iad na Príomhbhuntáistí a bhaineann le Sraith S?
Is annamh a bhíonn roghnú nascóirí bunaithe ar shonraíocht amháin. Maidir le leictreonaic iniompartha agus trealamh gairmiúil, is gnách go gcaithfidh dearthóirí spás suiteála, slándáil naisc, sláine comhartha, marthanacht agus riachtanais déantúsaíochta a chothromú. Tugann Sraith S aghaidh ar na fachtóirí seo trí roinnt gnéithe dearaidh.
Tógáil Dlúth agus Éadrom
Laghdaíonn an dearadh próifíl íseal an méid tithíochta cónascaire a shíneann thar an dromchla gléasta. Tá sé seo thar a bheith luachmhar maidir le huirlisí láimhe agus le fonnadh dlúth ina bhfuil tábhacht le gach milliméadar de spás painéil.
Glasáil Fast Brúigh-tarraingt
Tacaíonn an meicníocht féin-latching oibriú tapa aon-láimhe. Cuidíonn cliceáil inchloiste agus aiseolas tadhlach le hoibreoirí rannpháirtíocht rathúil a aithint, rud atá thar a bheith úsáideach nuair is gá nascóirí a shuiteáil i suíomhanna teoranta nó srianta ó thaobh amhairc de.
Sciath EMC 360-Céim
Soláthraíonn an tithíocht uile-mhiotail sciath leictreamaighnéadach leanúnach timpeall an chomhéadain nasctha. Léiríonn na sonraíochtaí foilsithe níos mó ná maolú 60 dB ag 100 MHz, rud a fhágann go bhfuil an tsraith oiriúnach do threalamh inar féidir le cur isteach leictreamaighnéadach difear do chomharthaí íogaire.
Marthanacht Ard Cúplála
Tá an Sraith S deartha le haghaidh nasc agus dícheangal arís agus arís eile, le marthanacht rátáilte de níos mó ná 5,000 timthriall cúplála. Tá sé seo tábhachtach maidir le trealamh tástála, uirlisí leighis, agus córais iniompartha a ndéantar seirbhísiú orthu nó a ndéantar athchumrú orthu go minic.
- Suiteáil painéil íseal-phróifíl
- Oibríocht féin-latching bhrú-tarraingt
- Tithíocht miotail le haghaidh sciath leictreamaighnéadach
- Méideanna bhlaosc iolracha agus cumraíochtaí teagmhála
- Níos mó ná 5,000 timthriall cúplála
- Roghanna teochta oibriúcháin ó -45 ° C go + 125 ° C
Cad iad na Príomh-Sonraíochtaí Teicniúla?
Tá sé riachtanach na sonraíochtaí leictreacha agus meicniúla a thuiscint sula ndéantar cónascaire ciorclach a chomhtháthú i dtáirge nua. Déanann na sonraíochtaí seo a leanas achoimre ar chumraíocht foilsithe na Sraithe S.
| Paraiméadar | S Sonraíocht Sraith |
|---|---|
| Ábhar Bhlaosc | Prás, caighdeánach |
| Méideanna Shell | 0, 1, agus 2 |
| Roghanna Teagmhála | 2 go 6 bioráin ar an chumraíocht tagartha; d’fhéadfadh go mbeadh roghanna dlúis níos airde ar fáil |
| Rátáil Reatha | 5A go 15A in aghaidh an teagmhála, ag brath ar an tomhas teagmhála |
| Rátáil Voltais | 200V go 500V AC/DC |
| Timthriallta Cúplála | Níos mó ná 5,000 oibríocht |
| Raon Teochta | -45°C go +125°C |
| Sciath EMI | sciath miotail 360 °; tanúchán >60 dB ag 100 MHz |
| Cosaint Isteach | IP50 caighdeánach |
| Friotaíocht Salann Sprae | Níos mó ná 72 uair an chloig |
| Teagmháil Friotaíocht | ≤5 mΩ tosaigh |
| Friotaíocht Inslithe | ≥5000 MΩ ag 500 VDC |
Ba cheart rátálacha iarbhír a fhíorú i gcónaí i gcoinne chumraíocht an chónascaire ar leith, méid teagmhála, modh foirceanta, agus coinníollacha oibriúcháin beartaithe roimh cháilíocht an táirge deiridh.
Cá n-Úsáidtear Cónascaire Brú-tarraingt Miotail Sraith S?
Déanann an meascán de thoisí dlúth, glasáil tapa, sciath, agus marthanacht mheicniúil an Sraith S oiriúnach do threalamh a éilíonn nasc go minic agus lorg beag foriomlán á chothabháil.
Trealamh Liachta agus Diagnóiseacha
Is féidir le córais ultrafhuaime iniompartha, monatóireacht ar othair, oximeters bíge, trealamh leictrimháinliachta, agus ionstraimí diagnóiseacha leas a bhaint as nascóirí dlúth a fhanann slán le linn gluaiseachta trealaimh agus seirbhísithe. Tá tábhacht ar leith ag baint le hiontaofacht an chónascaire nuair a chaithfidh comharthaí leictreacha fanacht seasmhach le linn úsáide arís agus arís eile.
Trealamh Tástála agus Tomhais
Is minic go mbíonn comhéadain sheachtracha dhlúth ag teastáil ó ascalascóip láimhe, iliméadair, anailísí loighce, trealamh calabrúcháin, agus ionstraimí tástála comhshaoil. Is féidir leis an meicníocht bhrú-tarraingthe athruithe ceangail rialta a shimpliú agus cuidíonn an bhlaosc miotail comharthaí íogaire a chosaint ó chur isteach leictreamaighnéadach.
Teicneolaíocht Inchaite agus Inaistrithe
D'fhéadfadh srianta dochta spáis agus meáchain a bheith ag eischnámharlaigh thionsclaíocha, córais mhonatóireachta inchaite, trealamh ceann-suite, agus leictreonaic iniompartha eile. Soláthraíonn cónascaire ciorclach caol rogha eile do dhearthóirí nuair a bhíonn comhéadain níos mó traidisiúnta mí-oiriúnach.
Trealamh Closamhairc Gairmiúil
D’fhéadfadh go mbeadh cónaisc ag teastáil ó thaifeadáin iniompartha, ceamaraí craolta, tarchuradóirí gan sreang, agus trealamh gairmiúil gaolmhar, atá in ann láimhseáil arís agus arís eile a sheasamh. Is féidir le comhéadan mearghlasála inúsáidteacht páirce a fheabhsú gan a bheith ag brath ar phróiseas cúplála fada snáithithe.
Conas ar cheart d'Innealtóirí an Cónascaire Ceart a Roghnú?
Ba cheart go dtosódh roghnú cónascaire le riachtanais iarbhír leictreachais, mheicniúla, chomhshaoil agus suiteála an trealaimh seachas an tsamhail is lú atá ar fáil a roghnú.
- Socraigh an riachtanas teagmhála:Sainaithin líon na gciorcad cumhachta agus comhartha a theastaíonn agus fág dóthain spáis le haghaidh athruithe dearaidh amach anseo.
- Seiceáil rátálacha leictreacha:Déan comparáid idir an voltas oibriúcháin agus an sruth le luachanna rátáilte an chónascaire, agus an tomhsaire teagmhála agus an teocht á gcur san áireamh.
- Déan an spás atá ar fáil a mheas:Deimhnigh méid an bhlaosc, gearradh amach an phainéil, doimhneacht an chónascaire, ródú cábla, agus imréiteach timpeall an chomhéadain cúplála.
- Smaoinigh ar mhinicíocht cúplála:Maidir le trealamh a sheirbhísítear go minic, tabhair tosaíocht do chónaisc atá deartha le haghaidh timthriallta cúplála arís agus arís eile.
- Déan athbhreithniú ar choinníollacha comhshaoil:Is féidir le teocht, creathadh, turraing, taise, creimeadh, agus trasnaíocht leictreamaighnéadach tionchar a imirt ar roghnú cónascaire.
- Sainmhínigh an modh foirceanta:Déan cinneadh cé acu an foirceannadh solder, PCB, nó cóimeála cábla is fearr a oireann don phróiseas monaraíochta.
Maidir le tionscadail OEM, tá sé úsáideach freisin an cónascaire a mheas mar aon le cóimeáil cábla, backshell, faoiseamh brú, struchtúr painéil, agus scéim sreangú. Laghdaíonn an cur chuige seo saincheisteanna comhtháthaithe le linn céimeanna táirgthe níos déanaí.
Conas is féidir an tSraith S a shaincheapadh?
Is minic go mbíonn cumraíochtaí cónascaire éagsúla ag teastáil ó ardáin trealaimh éagsúla. Soláthraíonn Reunion roghanna saincheaptha a ligeann don tSraith S a oiriúnú do riachtanais shonracha cóimeála meicniúla agus cábla.
| Réimse Saincheaptha | Roghanna atá ar Fáil |
|---|---|
| Críochnaigh Blaosc / Dath | Silver, dubh, nó dathanna RAL roghnaithe |
| Déan teagmháil le Plating | Roghanna óir, airgid nó stáin |
| Tomhsaire Cábla | 32AWG go 20AWG |
| Ábhair Jacket | PVC, PUR, silicone, nó PTFE |
| Marcáil Léasair | Lógó, páirtuimhir, barrachóid, nó aitheantas eile |
| Pacáistiú | Feadáin fhrithstatacha, téip agus spól, agus lipéadú saincheaptha |
Is féidir faid roghnaithe, tomhasairí, cumraíochtaí sciath agus buataisí rómhúnlaithe faoisimh brú a sholáthar freisin do chóimeálacha cábla saincheaptha. Is féidir leis seo soláthar a shimpliú trí ligean do OEM cónascaire a aimsiú agus cóimeáil cábla réidh le suiteáil mar chomhpháirt chomhtháite amháin.
Conas a Rialaíonn Reunion Cáilíocht an Táirge?
Maidir le nascóirí gairmiúla, tá déantúsaíocht chomhsheasmhach chomh tábhachtach leis an dearadh táirge bunúsach. Deir Reunion go gclúdaíonn a phróiseas táirgthe meaisínithe beachtas, cóireáil dromchla, stampáil teagmhála agus plating, múnlú cuir isteach, cóimeáil, tástáil leictreach, tástáil mheicniúil, agus pacáistiú.
Déantar toisí ríthábhachtacha táirgeachta a rialú trí mheaisínithe beachtas agus monatóireacht próisis. Déantar iniúchadh leictreach agus meicniúil ar tháirgí críochnaithe, lena n-áirítear friotaíocht teagmhála, friotaíocht inslithe, seastán tréleictreach, leanúnachas, fórsa cúplála, agus seiceálacha amhairc.
De réir na faisnéise táirge, cuimsíonn córas cáilíochta Reunion ISO 9001:2015, ISO 14001:2015, ISO 13485:2016, stádas Aitheanta UL, agus comhlíonadh RoHS. Deir an chuideachta freisin go bhfaigheann nascóirí Sraith S 100% tástáil leictreach agus meicniúil roimh an loingsiú.
Maidir le ceannaitheoirí OEM, is féidir leis an meascán seo de thacaíocht rialaithe déantúsaíochta, tástála, inrianaitheachta agus saincheaptha a bheith luachmhar nuair a chuireann feidhmíocht cónascaire isteach go díreach ar iontaofacht an táirge críochnaithe.
Ceisteanna Coitianta
Cad a dhéanann an Sraith S difriúil ó chónascaire snáithithe traidisiúnta?
Is é an príomh-difríocht ná an meicníocht bhrú-tarraingt féin-latching. Ligeann sé don oibreoir an cónascaire a chónascadh agus a scaoileadh go tapa gan cnó cúplála a rothlú, rud a fhágann go bhfuil sé áisiúil go háirithe do threalamh iniompartha, cásanna cúplála dall, agus feidhmchláir a éilíonn athruithe ceangail go minic.
Cé mhéad timthriall cúplála is féidir le Sraith S a thacú?
Léiríonn an tsonraíocht foilsithe níos mó ná 5,000 oibríocht cúplála. Is féidir le saol seirbhíse iarbhír ag brath ar chumraíocht an chónascaire, timpeallacht oibriúcháin, coinníollacha cúplála, agus cleachtais chothabhála.
An bhfuil an Sraith S oiriúnach do threalamh leighis?
Tá. Tá an tsraith suite do threalamh diagnóiseach agus cóireála leighis, agus deir Reunion go bhfuil ISO 13485:2016 san áireamh ina chóras cáilíochta. Mar sin féin, tá an fheiste leighis iomlán críochnaithe fós freagrach as a ceanglais rialála agus sábháilteachta is infheidhme féin.
An féidir le Reunion tionóil chábla saincheaptha a sholáthar?
Tá. Is féidir tionóil chábla a shaincheapadh de réir cineál cábla, tomhsaire, fad, sciath, ábhar seaicéid, agus dearadh faoisimh brú. I measc na roghanna tá ábhair chábla PVC, PUR, silicone, agus PTFE, le tomhasairí ó 32AWG go 20AWG.
Cén raon teochta atá ar fáil?
Is é an raon caighdeánach foilsithe ná -45°C go +125°C. Ba cheart d'innealtóirí rátáil teochta an chónascaire cruinn, cumraíocht teagmhála, cábla agus cóimeáil a dhearbhú sula n-úsáidfear é in iarratais teocht mhór.
An féidir an cónascaire a shaincheapadh le lógó cuideachta nó uimhir pháirt?
Tá. Liostaíonn Reunion greanadh léasair mar rogha saincheaptha, rud a ligeann do chustaiméirí an bhlaosc a mharcáil le lógó, uimhir pháirt, cód barra, nó faisnéis aitheantais eile.
Conclúid
Tá an Ceanglóir Brúite Miotail Sraith S deartha le haghaidh innealtóirí a bhfuil gá acu le réiteach nasc dlúth, slán agus marthanach gan sciathadh nó inseirbhíse a íobairt. Mar gheall ar a mheicníocht glasála brú-tarraingthe, tógáil miotail, ilmhéideanna sliogán, roghanna foirceanta solúbtha, agus níos mó ná 5,000 timthriall cúplála tá sé oiriúnach go maith do threalamh leighis, ionstraimí tástála, leictreonaic iniompartha, córais inchaite, agus feidhmchláir ghairmiúla closamhairc. Má tá táirge nua á fhorbairt agat nó má tá cónascaire athsholáthair iontaofa á lorg agat, tabhair cuairt ar leathanach táirge Sraith S Reunion chun athbhreithniú a dhéanamh ar na roghanna cumraíochta agus teagmhála atá ar fáil. Le haghaidh sonraíochtaí saincheaptha, tionóil cábla, ceanglais OEM, nó ceannach toirte,déan teagmháil linnchun d’iarratas a phlé leis an bhfoireann innealtóireachta Reunion agus réiteach oiriúnach a iarraidh.
